CARA MUDAH MEMBUAT LED T10

Lampu LED merupakan lampu hemat energi dengan konsumsi sangat sedikit namun memiliki cahaya yang terang, lampu ini makin banyak diminati karena ukurannya kecil dan berbagai warna yang dimilikinya. dengan menggunakan lampu ini akan mengurangi konsumsi energi yang akan membuat aki tidak mudah tekor.

Alat dan bahan apa sajakah yang dibutuhkan, langsung saja kita siapkan :

1. solder & timah

2. tang potong atau gunting

3. soket T10

 4. lampu LED

disini saya menggunakan jenis Straw hat

5. Resistor 450 ohm atau yang mendekati

 Untuk rumus menghitung nilai resistor kita harus mengetahui dulu hal sebagai berikut :

	Warna	IF Max	VF (typ.)	VF Max	VR Max
Standard	Merah	30mA	1.7V	2.1V	5V
Standard	Merah Terang	30mA	2.0V	2.5V	5V
Standard	Kuning	30mA	2.1V	2.5V	5V
Standard	Hijau	25mA	2.2V	2.5V	5V
High Intensity	Biru	30mA	4.5V	5.5V	5V
Super Bright	Merah	30mA	1.85V	2.5V	5V
Low Current	Merah	30mA	1.7V	2.0V	5V

Keterangan :
I_F Max   : Arus Maju (Forward Current) Maksimal
V_L          : Tegangan LED
V_F Max : Tegangan Maju (Forward Voltage) maksimum
V_R Max : Tegangan Terbalik (Reverse Voltage) maksimum

Rangkaian dan Cara Menghitung Nilai Resistor untuk LED

Setelah kita mengetahui Tegangan dan Arus Maju untuk LED seperti pada tabel diatas, maka kita dapat menghitung nilai Resistor yang diperlukan untuk rangkaian LED agar LED yang bersangkutan tidak terbakar atau rusak karena kelebihan arus dan tegangan.

Rumus yang dipakai adalah sebagai berikut :

R = (V_S – V_L) / I

Dimana :
R   = Nilai Resistor yang diperlukan (dalam Ohm (Ω))
V_S = Tegangan Input (dalam Volt (V))
V_L = Tegangan LED (dalam Volt (V))
I    = Arus Maju LED (dalam Ampere (A))

Hal yang perlu diingat dalam perhitungan, Arus Maju LED (I) tidak boleh melebihi Arus Maju Maksimal (I_F Max) yang telah ditentukan seperti tertera di dalam tabel atas.

Nah dari rumus diatas, diketahui

R= (Vs-VL)/I

R= (12-3)/0,02

R= 9/0,02

R= 450 ohm

12 volt berasal dari tegangan aki motor, 3 volt adalah tegangan LED, dan arus yang mengalir ke lampu LED sebesar 0,02 Ampere

CARA MERANGKAI :

1. 1.      Potong kaki resistor dengan tang potong atau gunting, agar tidak kepanjangan.



1. 2.      Tempelkan resistor ke salah satu terminal LED menggunakan solder, di sini saya tempelkan ke (+) led, yaitu yang berkaki panjang. Lalu sisa dari kaki resistor ke (-) led.



1. 3.      Masukan ke soket T10

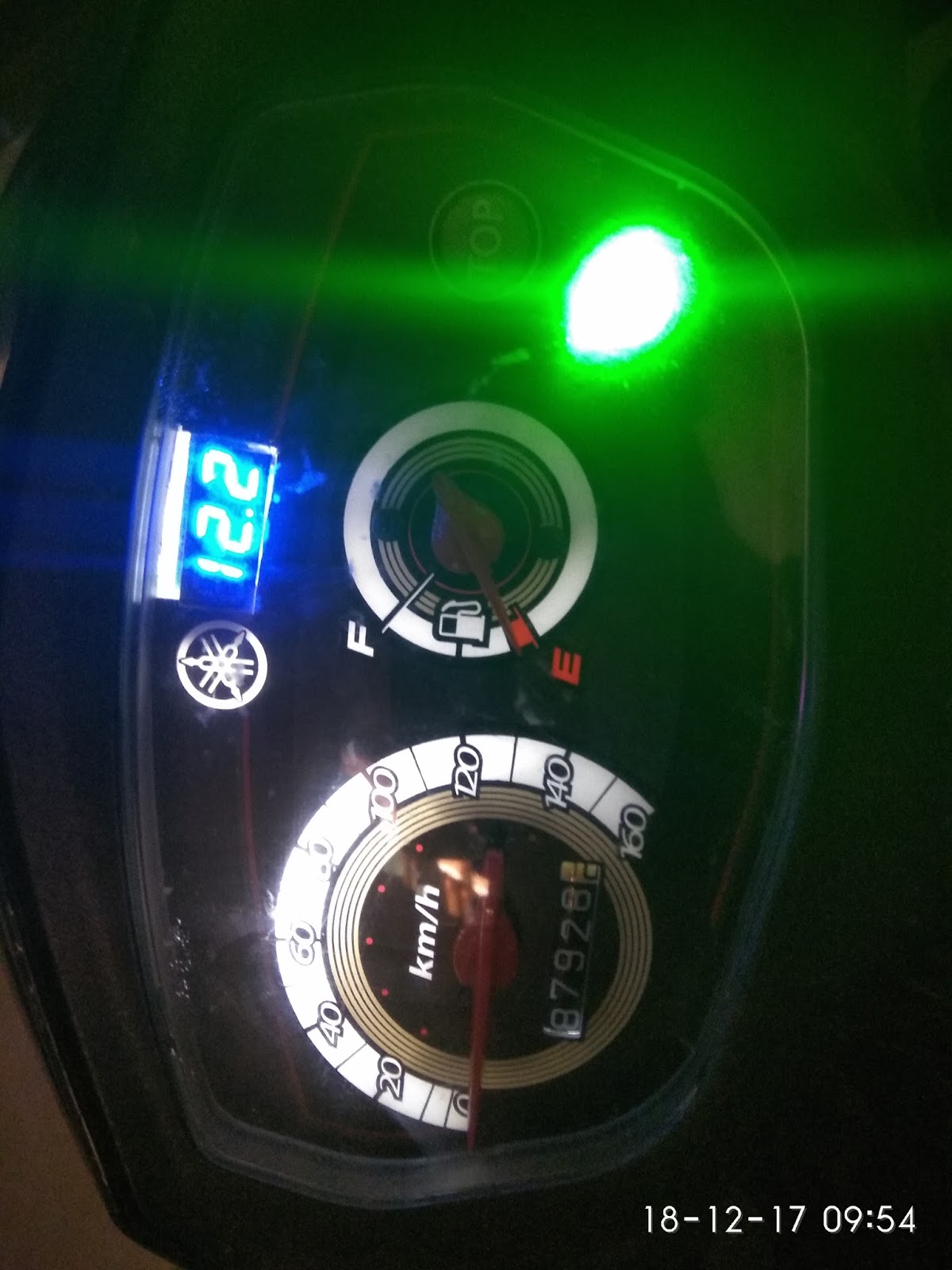

Dan berikut hasilnya



Demikian cara merangkai LED T10 untuk motor, semoga artikel ini bermanfaat, mohon koreksi jika ada kesalahan, terimakasih.
